Struttura in alluminio per montaggio solare: una guida pratica ai materiali e suggerimenti per la scelta

Immagina di effettuare la manutenzione di un impianto solare su un tetto in un ambiente umido e salino. Cinque anni dopo l'installazione, i supporti dei pannelli sono ancora puliti, i bulloni sono mobili e il telaio non presenta incrostazioni di ruggine. Questo è il risultato pratico della scelta di una struttura in alluminio per il montaggio solare su un telaio in acciaio verniciato. L'alluminio non è automaticamente la scelta giusta per ogni progetto, ma nella maggior parte dei casi è la scelta migliore perché risolve i problemi di corrosione e peso prima che ne riducano la durata.

Cosa deve fare la struttura in alluminio

Una struttura di montaggio solare non è un semplice telaio di supporto. Deve sostenere il peso del pannello, mantenere un angolo di inclinazione preciso, trasferire i carichi di vento e neve alla sottostruttura e resistere a 25 anni di aria ambiente, pioggia, condensa e cicli termici. Questa combinazione di impegno strutturale ed esposizione ambientale è ciò che rende la scelta dei materiali così importante.

Gli input tecnici tipici per una struttura in alluminio per il montaggio solare includono le dimensioni del modulo, la velocità massima del vento di progetto, il carico di neve, il tipo di fondazione e l'ambiente locale. Dal punto di vista dei materiali, dominano due famiglie di leghe: 6063-T5 e 6005-T5. 6063-T5 ha un'eccellente formabilità e si adatta bene a sezioni estruse complesse. 6005-T5 offre un carico di snervamento più elevato, utile per campate più lunghe o dove si desiderano meno supporti.

Anche l'alluminio ha una densità di circa 2,7 g/cm3, circa un terzo di quella dell'acciaio. Ciò significa una struttura più leggera, carichi sul tetto inferiori e un'installazione più rapida senza apparecchiature di sollevamento idraulico in molti progetti. Il vantaggio pratico non è semplicemente la comodità; consente agli ingegneri di ridurre il carico di progettazione che l'edificio o la fondazione devono assorbire.

Alluminio vs acciaio: un confronto basato sui fatti

Per la maggior parte dei supporti solari, l’alluminio offre un costo totale inferiore per tutta la durata del sistema. L'acciaio può essere più economico all'inizio, ma le sue prestazioni a lungo termine dipendono dall'integrità di un rivestimento zincato e da ogni taglio, graffio o bordo che espone l'acciaio nudo all'atmosfera. La tabella seguente mette a confronto i due materiali sui punti che contano per i proprietari del progetto e gli installatori.

L'acciaio ha ancora un posto dove la struttura verrà interrata, dove carichi puntuali estremi richiedono sezioni molto pesanti, o dove il codice di progettazione specifica una base in cemento armato e il carico morto aggiuntivo non è un problema. Ma in un clima umido o umido, un telaio in acciaio zincato tende a richiedere più attenzione nel corso degli anni. Gli aspetti economici dell'alluminio migliorano man mano che l'orizzonte temporale si allunga e poiché vengono inclusi i costi di ritocco e sostituzione del rivestimento.

Dove le strutture in alluminio danno i migliori risultati

Una struttura in alluminio per il montaggio solare diventa la scelta ovvia negli ambienti in cui la corrosione è un problema. Le installazioni costiere, le facciate industriali e qualsiasi sito con elevata umidità beneficiano dello strato di ossido naturale che si forma sull'alluminio. Il processo di anodizzazione rende questo strato più spesso, più duro e più consistente, motivo per cui le sezioni anodizzate sono l'opzione standard per i siti marini e salmastri.

Gli array sul tetto sono un'altra soluzione naturale. Poiché la struttura di montaggio è saldata o imbullonata alla struttura del tetto, ogni chilogrammo di carico proprio influisce sulla valutazione strutturale. La bassa densità dell'alluminio consente agli installatori di utilizzare luci più lunghe con meno punti di attacco, riducendo sia il numero di penetrazioni nel tetto sia il tempo necessario per completare l'installazione.

Profili di estrusione di alluminio anodizzato con opzioni di finitura personalizzate Questi profili anodizzati offrono finiture argento, nero, bronzo o champagne con gradi di spessore fino a AA25, oltre a servizi di taglio personalizzato e CNC, ideali per strutture di montaggio su tetto. Visualizza il prodotto →

Ingegneria del profilo: carichi, tolleranze e finiture

Una volta risolta la questione ambientale, il compito successivo diventa la progettazione strutturale. La sezione del profilo deve resistere alla flessione e alla deformazione sotto vento e neve. I profili comuni per il montaggio solare includono canali a C, travi ad H e forme a cappello, con spessori delle pareti che vanno da 1,5 mm a 10 mm a seconda della luce e del carico.

La precisione conta tanto quanto la forza. Le posizioni dei fori, le lunghezze delle fessure e le superfici di collegamento devono essere allineate ai morsetti del pannello e alla sottostruttura. La lavorazione CNC degli estrusi elimina la necessità di perforare il campo e garantisce che ogni telaio sia identico, il che è vitale per file lunghe dove anche pochi millimetri di errore possono causare un disallineamento visibile.

Il processo di specifica può essere suddiviso in cinque fasi pratiche:

1. Calcolare il carico massimo del vento utilizzando i dati locali sulla velocità del vento.
2. Applicare il carico di neve rilevante se il campo si trova in un clima freddo.
3. Scegliere una sezione del profilo che resista alla flessione con un fattore di sicurezza pari ad almeno 1,5.
4. Confermare lo spessore della finitura superficiale per l'ambiente esposto.
5. Controllare che tutti i fori e le fessure degli elementi di fissaggio siano lavorati e non tagliati sul posto.

Anche la selezione della finitura superficiale fa parte dell'ingegneria. Strati anodizzati di 12-25 micron forniscono una barriera protettiva dura e densa. La verniciatura a polvere offre pannelli colorati con una finitura spessa e altamente impermeabile. I rivestimenti in PVDF sono una buona scelta laddove sono richieste elevata resistenza ai raggi UV e stabilità chimica. La giusta finitura dipende dal clima, dall'orientamento della struttura e dalle esigenze estetiche del progetto.

Servizi di lavorazione CNC per estrusioni di alluminio di precisione I servizi di lavorazione, taglio e fabbricazione CNC per profili in alluminio, con trattamenti superficiali aggiuntivi, supportano la produzione precisa di componenti per il montaggio solare e altre applicazioni industriali. Visualizza il prodotto →

Perché il mulino dietro il profilo è importante

La stessa denominazione di lega può comportarsi diversamente a seconda dell'attenzione con cui viene omogeneizzata la billetta, di come avviene l'estrusione e di come viene invecchiato il profilo. Un fornitore che ha trascorso decenni a sviluppare la disciplina dell'estrusione fornirà proprietà meccaniche costanti da un lotto a quello successivo. Questa coerenza è ciò che consente a una struttura di montaggio di sopportare il carico di progetto senza sorprese durante l'ispezione del sito.

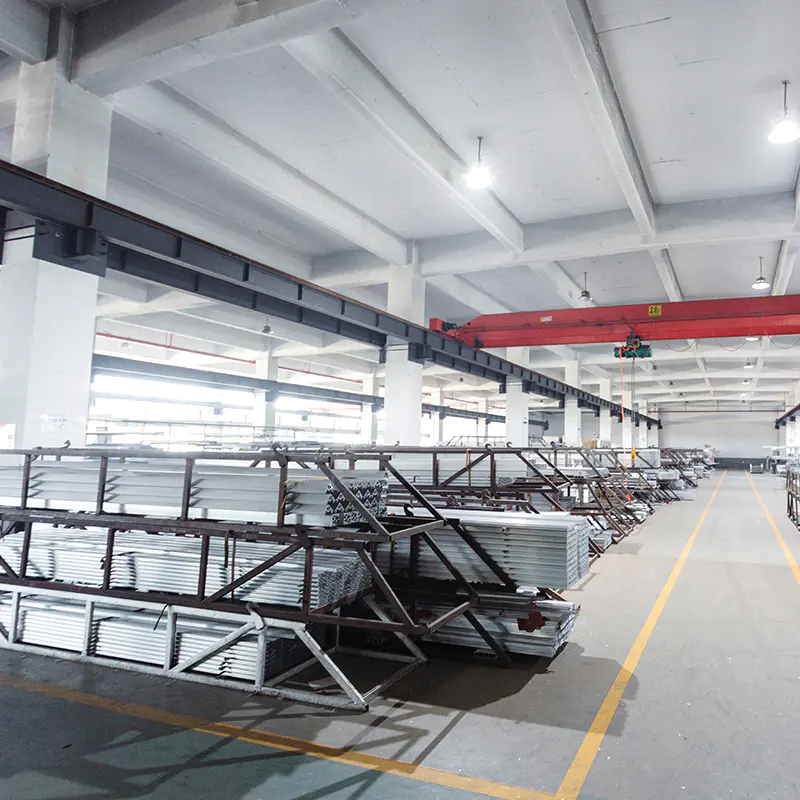

Huzhou Yindu Aluminium Technology Co., Ltd. vanta oltre 30 anni di esperienza nell'estrusione dell'alluminio e nel trattamento superficiale. La struttura si estende su 42.000 metri quadrati e ha una capacità annua di 10.000 tonnellate, con anodizzazione interna, anodizzazione dura, verniciatura a polvere, rivestimento PVDF, finitura delle venature del legno e lavorazione CNC. Questa capacità verticale consente a un cliente di montaggio solare di procurarsi l'intero pacchetto di profili da un unico posto, dall'estrusione grezza ai connettori preforati.

Per uno sguardo più approfondito alla selezione delle leghe e alle regole di progettazione, leggi il nostro guida alla progettazione del processo di estrusione dell'alluminio e delle leghe . Spiega come la chimica e le condizioni del processo influenzano il profilo finale e come evitare errori comuni nel calcolo del carico e nelle specifiche della sezione.

Profili di estrusione di alluminio in molteplici leghe per uso strutturale Disponibili in leghe come 6063, 6061, 6082 e 7075, questi profili forniscono robustezza e resistenza alla corrosione per varie applicazioni, comprese le scaffalature solari e i supporti strutturali. Visualizza il prodotto →

Scegliere una struttura in alluminio per il montaggio solare è una decisione che puoi prendere con sicurezza quando capisci le condizioni di carico, scegli la lega e la finitura giuste e lavori con un fornitore che controlla l'intero processo di estrusione. Inizia con un semplice calcolo del carico, chiedi dati sulla corrosione e lascia che il partner del profilo ti aiuti a trasformarlo in una struttura che durerà più a lungo dei pannelli.
